Epson EB-L690U: 6.500 Lumen WUXGA-Laserbeamer für Konferenz und Dauerinstallation

Epson EB-L690U – Laser-Installationsbeamer für Konferenzraum und Hörsaal

Der Epson EB-L690U ist ein WUXGA-Laserbeamer der 6.500-Lumen-Klasse aus Epsons Installations-Serie, ausgelegt auf mittelgroße bis große Konferenzräume, Hörsäle und Schulungsräume mit Tageslicht. Die 3LCD-Technologie liefert identische Weiß- und Farbhelligkeit, die wartungsfreie Laser-Lichtquelle arbeitet bis zu 30.000 Stunden im Eco-Modus ohne Lampenwechsel. HDBaseT, PJLink, Crestron und AMX binden den Beamer nahtlos in bestehende AV- und IT-Infrastrukturen ein. Lens Shift in beiden Achsen, 1,6-facher Zoom und 360°-Installation inklusive Portrait-Modus decken die Bandbreite typischer Integrator-Projekte ab.

Vorteile und Besonderheiten

• 6.500 ISO-Lumen Weiß- und Farbhelligkeit – brillante Bilder auch in hellen Hörsälen und Konferenzräumen
• Laser-Lichtquelle mit bis zu 20.000 Stunden (Normal-Modus) bzw. 30.000 Stunden (Eco-Modus) – wartungsarm, kein Lampenwechsel
• HDBaseT-Eingang – HDMI, Steuerung und Netzwerk über ein einziges Cat-Kabel
• Lens Shift ±50 % vertikal, ±20 % horizontal plus 1,6-facher Zoom für flexible Deckenmontage
• 360°-Installation inklusive Portrait-Modus – auch für Digital Signage und Sondermontagen
• Edge Blending für nahtlose Multi-Projektor-Installationen
• Miracast und AirPlay für kabellose BYOD-Präsentation in Meetingräumen
• PJLink, Crestron und AMX ab Werk für professionelle Medien- und Raumsteuerung
• 3LCD-Technologie: Weißhelligkeit = Farbhelligkeit, kein Color Brightness Drop

Einsatzbereiche: Dafür eignet sich der Epson EB-L690U

Konferenzraum und Hörsaal

Mit 6.500 ISO-Lumen und WUXGA-Auflösung (1.920 × 1.200) bleibt das Bild in mittleren bis großen Konferenzräumen, Hörsälen und Auditorien mit Tageslicht klar lesbar – auch bei eingeschaltetem Deckenlicht. Das native 16:10-Format zeigt Laptop-Präsentationen ohne schwarze Balken. WLAN (802.11ac) und LAN ermöglichen kabellose Präsentation sowie zentrale Fernsteuerung über PJLink, Crestron oder AMX.

Dauerinstallation und Schulungszentrum

Die wartungsfreie Laser-Lichtquelle hält im Eco-Modus bis zu 30.000 Stunden – bei acht Stunden täglichem Betrieb über zehn Jahre ohne Leuchtmittelwechsel. Lens Shift und 1,6-facher Zoom erlauben die Montage auch dann, wenn Lüftungsauslässe oder Träger eine exakte Zentrierung verhindern. HDBaseT überträgt das Signal über Cat6a vom AV-Rack zum Beamer.

Digital Signage und Sondermontagen

360°-Installation und Portrait-Modus machen den Epson EB-L690U zum Allrounder für hochformatige Signage-Flächen, schräg installierte Projektionen oder Edge-Blending-Setups. Die sofort verfügbare Laser-Leuchtkraft ohne Aufwärmzeit unterstützt geplante Ein- und Ausschaltzyklen im Dauerbetrieb.

Bild- und Tonqualität

Der Epson EB-L690U arbeitet mit drei 0,67"-3LCD-Chips in nativer WUXGA-Auflösung (1.920 × 1.200, 16:10). Als 3LCD-Projektor erreicht er eine identische Weiß- und Farbhelligkeit von 6.500 Lumen – bei 1-Chip-DLP-Projektoren kann die Farbhelligkeit deutlich unter der angegebenen Weißhelligkeit liegen. Der dynamische Kontrast von 5.000.000:1 sorgt auch bei dunklen Bildinhalten für saubere Schwarzwerte, ISF-Kalibrierung ermöglicht eine professionelle Farbabstimmung ab Werk-Profil.

4K-Eingangssignale werden auf die native WUXGA-Auflösung heruntergerechnet, bleiben also mit hochauflösenden Quellen kompatibel.

Audiolösung: Der integrierte 10-W-Monolautsprecher deckt Sprachdurchsagen, Schulungsinhalte und Video-Präsentationen in kleinen Räumen ab. In größeren Konferenzräumen oder Hörsälen empfiehlt sich der Anschluss einer externen Audioanlage über den 3,5-mm-Klinkenausgang.

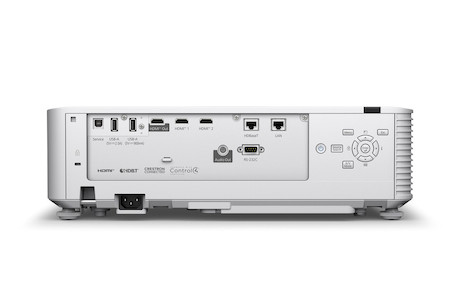

Anschlüsse und Konnektivität:

• 2× HDMI 2.0 (HDCP 2.3) – für Laptops, Media-Player und Konferenztechnik parallel
• 1× HDBaseT – HDMI-Bild, Steuersignale und Netzwerk über Cat6a
• 1× HDMI-Ausgang – für Daisy-Chain oder Pass-Through-Verkabelung zwischen mehreren Beamern oder Monitoren
• LAN (RJ-45) – kabelgebundene Netzwerkintegration für zentrale Geräteverwaltung, Firmware-Updates und Epson iProjection
• Integriertes WLAN 802.11ac – kabellose Präsentation per Miracast, AirPlay und Epson iProjection
• 2× USB 2.0 Typ-A für integrierten Mediaplayer und PC-Free-Wiedergabe vom USB-Stick
• USB 2.0 Typ-B für Service
• RS-232 – steuerbar sind Power on/off, Input-Wahl, Helligkeit, Lautstärke, Freeze und Status-Monitoring
• PJLink, Crestron und AMX ab Werk für Medien- und Raumsteuerung

Montage und Installation

Abstandsplanung: Addieren Sie die Gehäusetiefe von 34 cm sowie etwa 7–12 cm für Stecker- und Kabelaustritt, wenn Sie den Montageabstand zur Wand planen. Laut Hersteller unterstützt der Epson EB-L690U Projektionsabstände von 1,4 m bis 14,8 m.

Die berechneten Projektionsabstände basieren auf dem Projektionsverhältnis des Herstellers und dienen als Richtwerte. Da die Messpunkte (z. B. ab Objektivmitte vs. Gehäusefront) in Datenblättern oft variieren, ist eine zentimetergenaue Berechnung nicht immer garantiert.

Installations-Hilfen: Eingebaute Test-Patterns erleichtern Einrichtung und Wartung ohne externe Signalquelle. Geometrische Bildkorrektur (Warp) über die einfache Trapezkorrektur hinaus unterstützt gekrümmte Flächen und schiefe Wände in Sondermontagen.

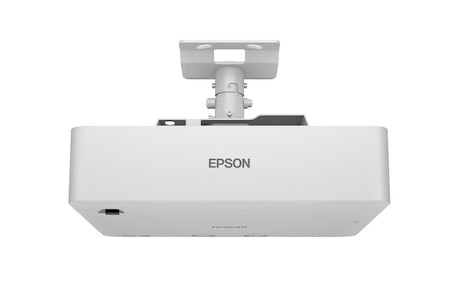

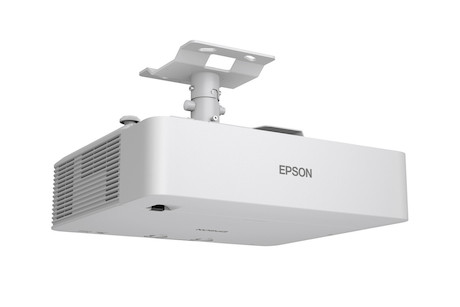

Aufstellungsoptionen: Der Epson EB-L690U unterstützt Tisch-, Decken- und Rückprojektion sowie 360°-Installation inklusive Portrait-Modus. Die Deckenhalterung nutzt M4-Gewinde mit maximal 10 mm Einschraubtiefe. Lens Shift (±50 % vertikal, ±20 % horizontal), 1,6-facher Zoom und eine Trapezkorrektur von ±30° in beide Achsen inklusive 4-Eck-Korrektur geben ausreichend Spielraum für Nachjustagen. Direktstart (Direct Power On) und automatische Signalerkennung am HDMI-Eingang starten den Beamer ohne manuellen Eingriff.

Sicherheitsvorrichtungen:

• Physisch: Kensington-Lock-Aufnahme
• Digital: PIN-Sperre, Tastenfeldsperrung und Passwortschutz gegen unbefugte Nutzung

Lieferumfang: Fernbedienung inklusive Batterien und Netzkabel.

Laufende und Folgekosten

Stromverbrauch: 233 W im Normal-Modus.

Die Laser-Lichtquelle ist wartungsfrei – kein regelmäßiger Leuchtmittelwechsel erforderlich, keine Betriebsunterbrechungen für Lampentausch. Neben programmierbaren Ein- und Ausschaltzeiten starten Direct Power On (Selbsteinschaltung bei Netzspannung) und automatische Signalerkennung am HDMI-Eingang den Beamer ohne manuellen Eingriff – ideal für Medien-Steuerungen und unbeaufsichtigte Installationen.

Die Betriebslautstärke liegt bei 32 dB(A) im Normalbetrieb und sinkt im Eco-Modus auf 25 dB(A) – leise genug für ruhige Konferenzräume und Klassenzimmer.

Zielgruppen im Überblick

• Mittelgroße bis große Konferenz-, Schulungs- und Vortragsräume mit bis zu ca. 80 Plätzen und Tageslicht
• Festinstallationen mit zentraler Steuerung über PJLink, Crestron oder AMX
• Deckenmontagen mit baulichen Einschränkungen – Lens Shift und 1,6-fach Zoom geben Spielraum
• Digital Signage, Portrait-Projektion und Edge-Blending-Setups im 360°-Betrieb

Modelle im Vergleich

^*1 Digital Link ist Panasonics HDBaseT-kompatible Variante — Sender und Empfänger verschiedener Hersteller funktionieren in der Regel miteinander. Für den Shop-Kauf funktional gleichwertig.
^*2 Miracast läuft nur über WLAN (Wi-Fi Direct). AirPlay funktioniert sowohl über WLAN als auch kabelgebunden über den LAN-Port. Die Epson-iProjection-App läuft über LAN und WLAN und ist für Präsentationen, Dokumente und Standbilder ideal; für flüssige Full-HD-Videowiedergabe empfehlen wir den kabelgebundenen HDMI- oder HDBaseT-Weg.

Der Panasonic PT-VMZ62EJ spielt mit 6.500 ISO Lumen und DIGITAL LINK auf gleicher Helligkeitsstufe wie der EB-L690U. Der EB-L690U ergänzt das Profil mit bidirektionalem Lens Shift (±50 % V), HDMI-Ausgang für Daisy-Chain, integriertem WLAN inkl. Miracast und AirPlay sowie dem breiteren Protokoll-Portfolio (Extron, Control4) und Edge Blending für Multi-Projektor-Setups. Der Panasonic PT-VMZ62EJ arbeitet mit einem kürzeren Projektionsverhältnis (1,09–1,77:1 vs. 1,35–2,20:1) — bei gleicher Bildgröße lässt er sich rund 20 % dichter an der Leinwand platzieren.

Haben Sie an alles gedacht?

• Leinwand: Für fest installierte Konferenz- und Schulungsräume bietet sich eine Rahmenleinwand an, für flexible Nutzung eine Motorleinwand.
• Deckenhalterung: Für die feste Deckenmontage passende Halterungen finden Sie in unserer Kategorie Beamer-Deckenhalterung.
• Kabellose Präsentation – Profilösung: Der EB-L690U bringt Miracast und AirPlay ab Werk mit. Für Konferenzräume mit professionellen BYOD-Anforderungen empfehlen wir die Kindermann Klick&Show K-FX — optional mit BYOM-Funktion für die Einbindung externer Kameras und Mikrofone.
• HDMI-Kabel: Bei Deckenmontage oder größerem Abstand zur Quelle empfiehlt sich ein Kabel aus unserem HDMI-Kabel-Sortiment.
• Sound: Der integrierte 10-W-Monolautsprecher reicht für Sprachwiedergabe; für Video-Präsentationen und größere Räume empfehlen wir das celexon Aktiv-Lautsprecher-Set oder eine Soundbar.
• HDBaseT-Transmitter: Der EB-L690U hat den HDBaseT-Empfänger integriert – als Sender-Gegenstück für das AV-Rack empfehlen wir den PureLink 4K HDMI HDBaseT Transmitter (mit PoH). Für längere Kabelwege über Cat6a sinnvoller als aktives HDMI; Reichweiten und Details siehe Produktseite.

Fazit

Der Epson EB-L690U ist die universelle Plattform der Epson-Installations-Laser-Klasse: 6.500 ISO-Lumen, WUXGA-Auflösung, HDBaseT, integriertes WLAN mit Miracast und AirPlay sowie die volle Palette professioneller Steuerprotokolle (PJLink, Crestron, AMX). Lens Shift in beiden Achsen, 360°-Installation und Portrait-Modus machen ihn zur Wahl für Standard- wie Sondermontagen in Konferenzraum, Hörsaal und Digital Signage. Wer mehr Helligkeit für größere Hörsäle oder hellere Umgebungen braucht, steigt auf den EB-L790U (7.300 Lumen) auf.
