Aus ungenutzter Wand wird Blickfang: 100 Zoll hochkant im schmalen Flur

Das Wichtigste in Kürze

• Worum geht es? Wir haben in unseren neuen Büroräumen ein 100-Zoll-Digital-Signage-Display (also einen professionellen Großbildschirm für den Dauerbetrieb) an eine nur 1,39 m breite Flurwand montiert. Quer ging das nicht, hochkant schon.
• Warum hochkant? Das eingesetzte 100-Zoll-Display ist quer rund 2,23 m breit. Gedreht braucht es nur noch etwa 1,29 m Wandbreite bei rund 2,23 m Höhe, und plötzlich passt es an die schmale Wand.
• Was ist der Knackpunkt? Nicht jeder Bildschirm darf hochkant und im Dauerbetrieb laufen. Ein Signage-Display ist dafür freigegeben, ein normaler Fernseher in der Regel nicht. Zudem muss die Wandhalterung zur Hochkant-Ausrichtung passen.

Sie planen eine ähnliche Installation? Zu unseren Digital-Signage-Displays oder direkt zur Beratung.

Die schmale Wand am Ende des Flurs

In unsere neuen Büroräume in Köln sind wir gerade erst umgezogen. Am Ende eines Flurs, gegenüber dem Haupteingang, lag dort eine Wand, die zunächst ungenutzt blieb. Der Grund: Sie ist mit 1,39 m Breite schmal, dafür mit 2,52 m ordentlich hoch. Für ein großes Display im gewohnten Querformat ist das zu schmal.

Dabei sind solche Flächen wertvoll: Wer den Flur betritt, blickt vom Eingang direkt auf diese Wand am anderen Ende. Schmale, gut einsehbare Zuschnitte wie diesen gibt es in vielen Gebäuden, etwa in Empfang, Büroflur, Showroom, Filiale oder Wartebereich. Ein kleines Querformat-Display hätte zwar hineingepasst, aber die hohe, prominente Fläche zum Großteil verschenkt – und über die Länge eines Flurs wäre kaum zu erkennen gewesen, was darauf läuft. Wir wollten stattdessen Präsenz zeigen und die ganze Wand nutzen: Eine große Displayfläche bleibt auch aus der Distanz gut lesbar.

Die Lösung war, ein großes Display nicht quer, sondern hochkant zu montieren, im Fachjargon Portrait-Montage, der senkrecht gedrehte Einbau. Denn für die Wandfläche zählen die tatsächlichen Gehäusemaße, nicht die Bildfläche: Quer ist das eingesetzte 100-Zoll-Display (16:9) rund 2,23 m breit, im Hochformat nur noch rund 1,29 m. Damit füllt das Display die 1,39 m breite Wand bis auf wenige Zentimeter aus; in der Höhe stehen rund 2,23 m, bei 2,52 m Wandhöhe bleibt Reserve. So wird aus einer schmalen, ungenutzten Wand eine fast vollständig bespielte Anzeigefläche.

Welches Display darf überhaupt in den Portrait-Modus?

Das ist der Punkt, der über Erfolg oder Reklamation entscheidet – und den viele unterschätzen. Nicht jeder Bildschirm ist für den Hochkant-Betrieb freigegeben. Viele Consumer-TVs sind konstruktiv, thermisch und garantieseitig nur für den Querformat-Betrieb vorgesehen; hochkant gedreht kann sich die Hitze stauen, was Lebensdauer und Garantie gefährdet.

Ein professionelles Digital-Signage-Display ist dafür ausgelegt: Der Hersteller gibt sowohl Quer- als auch Hochformat ausdrücklich frei und legt das Gerät auf Dauerbetrieb aus – je nach Modell 16 Stunden an 7 Tagen oder rund um die Uhr. Wir haben für den Flur ein Hisense 100DM66E gewählt, ein 100-Zoll-Modell, das für das Hochformat und für den durchgehenden 24/7-Betrieb freigegeben ist, also die höchste dieser Stufen. Eine passende Größe für jede Wand findet sich in den Digital-Signage-Displays, die von rund 20 Zoll bis über 100 Zoll reichen.

Das Display im Detail

Auch wenn unser Flur ein vergleichsweise einfacher Signage-Einsatz ist, lohnt der Blick auf die Ausstattung des Displays – denn genau die entscheidet, ob es für Ihren Einsatz taugt.

Das 100DM66E löst in 4K UHD auf und deckt mit 90 % DCI-P3 einen weiten Farbraum ab; eine 256-Zonen-Hintergrundsteuerung sorgt für sattes Schwarz und klare Kontraste. Mit 500 cd/m² und einem entspiegelten Anti-Glare-Panel bleibt das Bild in Innenräumen auch bei Tageslicht gut ablesbar – für ein Schaufenster in direkter Sonne wäre ein deutlich helleres Modell nötig, im Flur ist die Helligkeit mehr als ausreichend.

Praktisch im Alltag: Das Display bringt mit Android 11 einen eigenen Mediaplayer mit, ein externer Zuspieler ist für Standard-Inhalte nicht nötig. Inhalte lassen sich zudem kabellos vom Notebook oder Tablet spiegeln – etwa, um schnell eine Präsentation auf die Fläche zu bringen. Die kabellose Übertragung läuft in Full HD; für echte 4K-Inhalte nutzt man die Kabelzuspielung. Wer mehrere Displays betreibt, steuert Inhalte zentral über die optionale Cloud-Software VisionInfo, statt an jedes Gerät einzeln zu gehen.

Vorbereitung: Strom, Kabelwege, Bohrpunkte

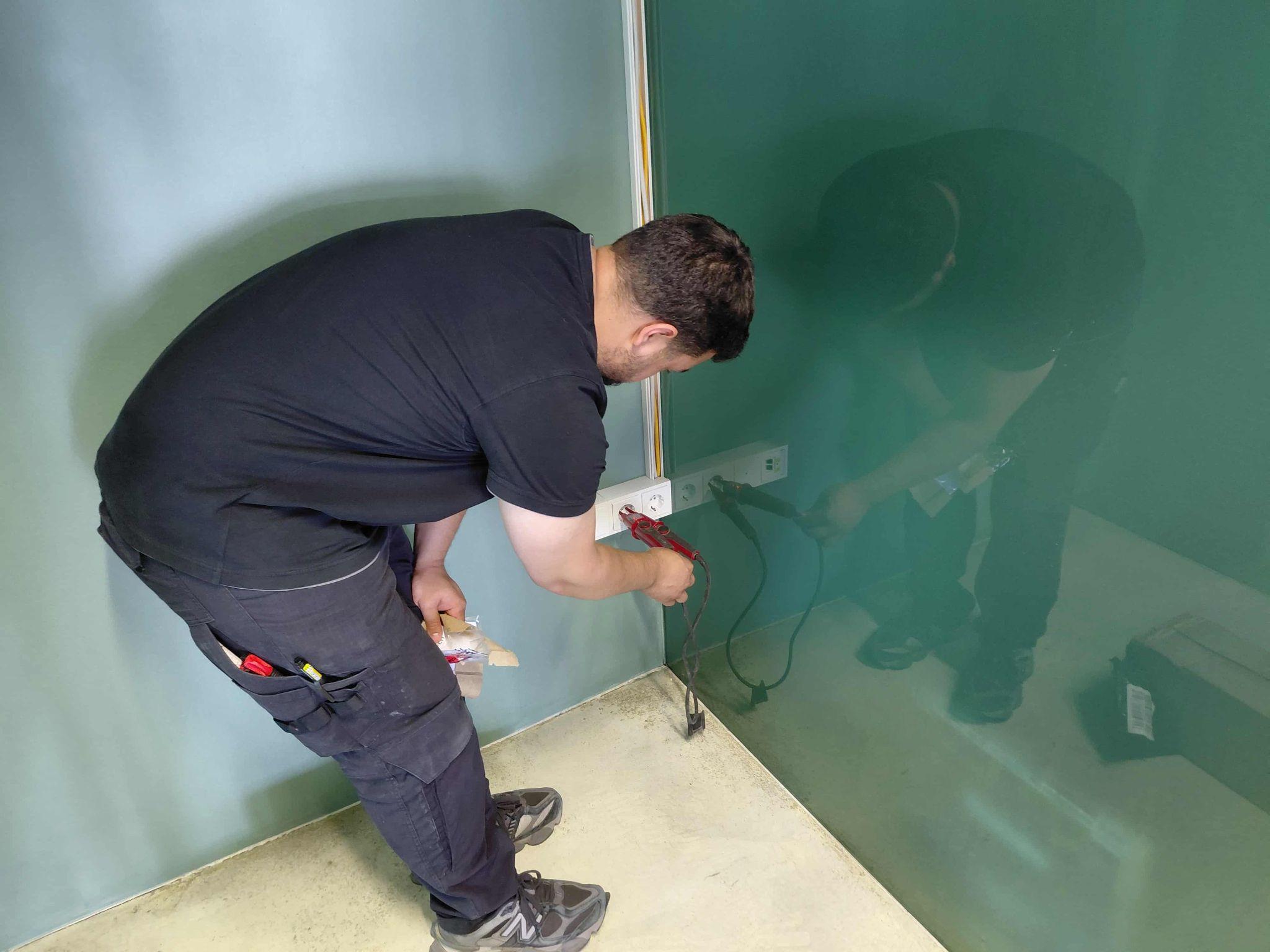

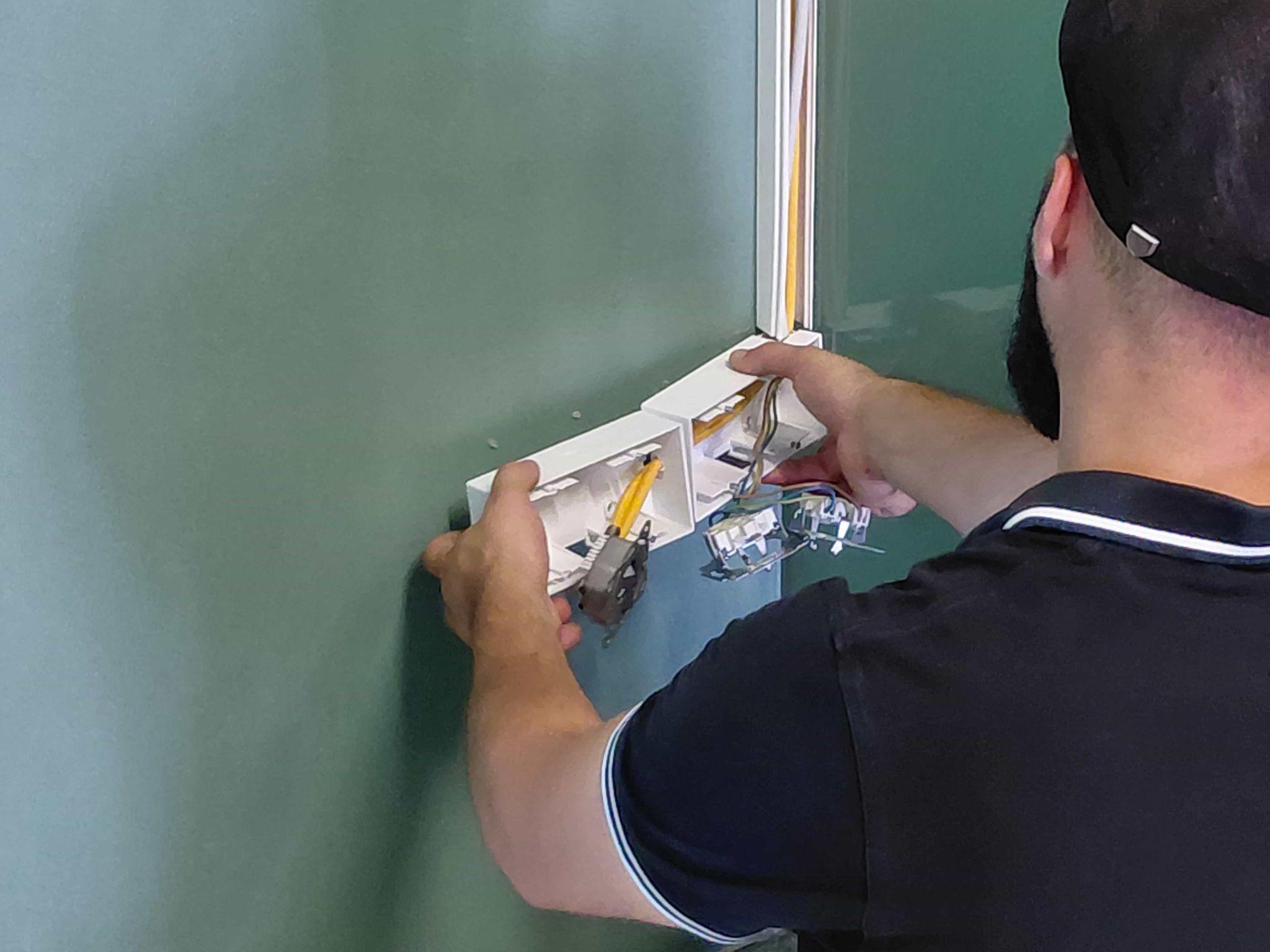

Bevor auch nur ein Loch gebohrt wird, muss die Wand vorbereitet werden. Die erste Hürde in unserem Fall: Steckdose, Abdeckrahmen und Kabelkanal saßen im unteren Wandbereich – das Display braucht den Anschluss aber oben, verdeckt hinter dem Gehäuse.

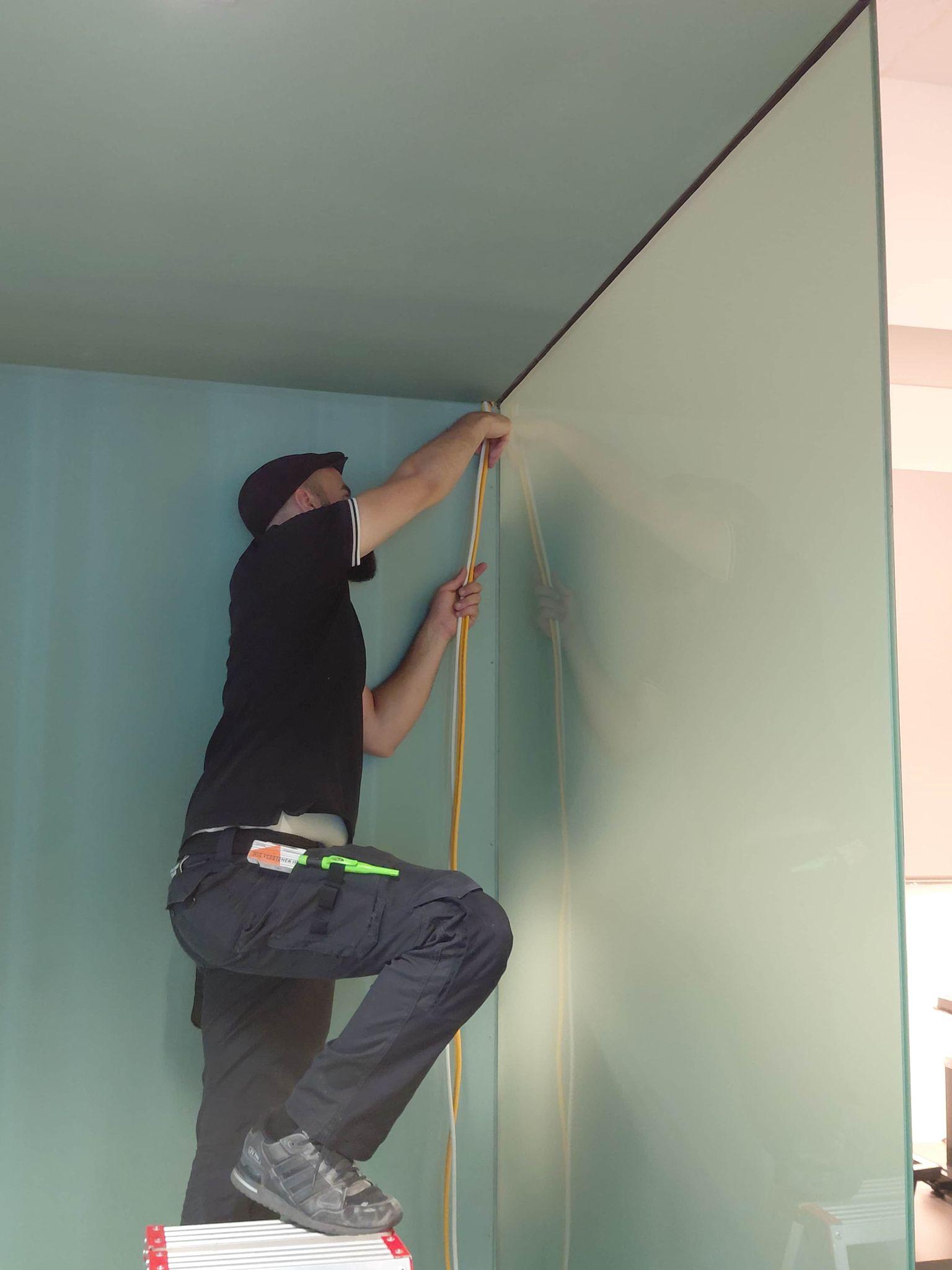

Das Versetzen von Steckdosen ist Elektroarbeit und darf nur durch qualifizierte Fachkräfte erfolgen. In unserem Fall wurde die vorhandene Stromführung entsprechend angepasst, sodass die Anschlüsse später verdeckt hinter dem Display liegen.

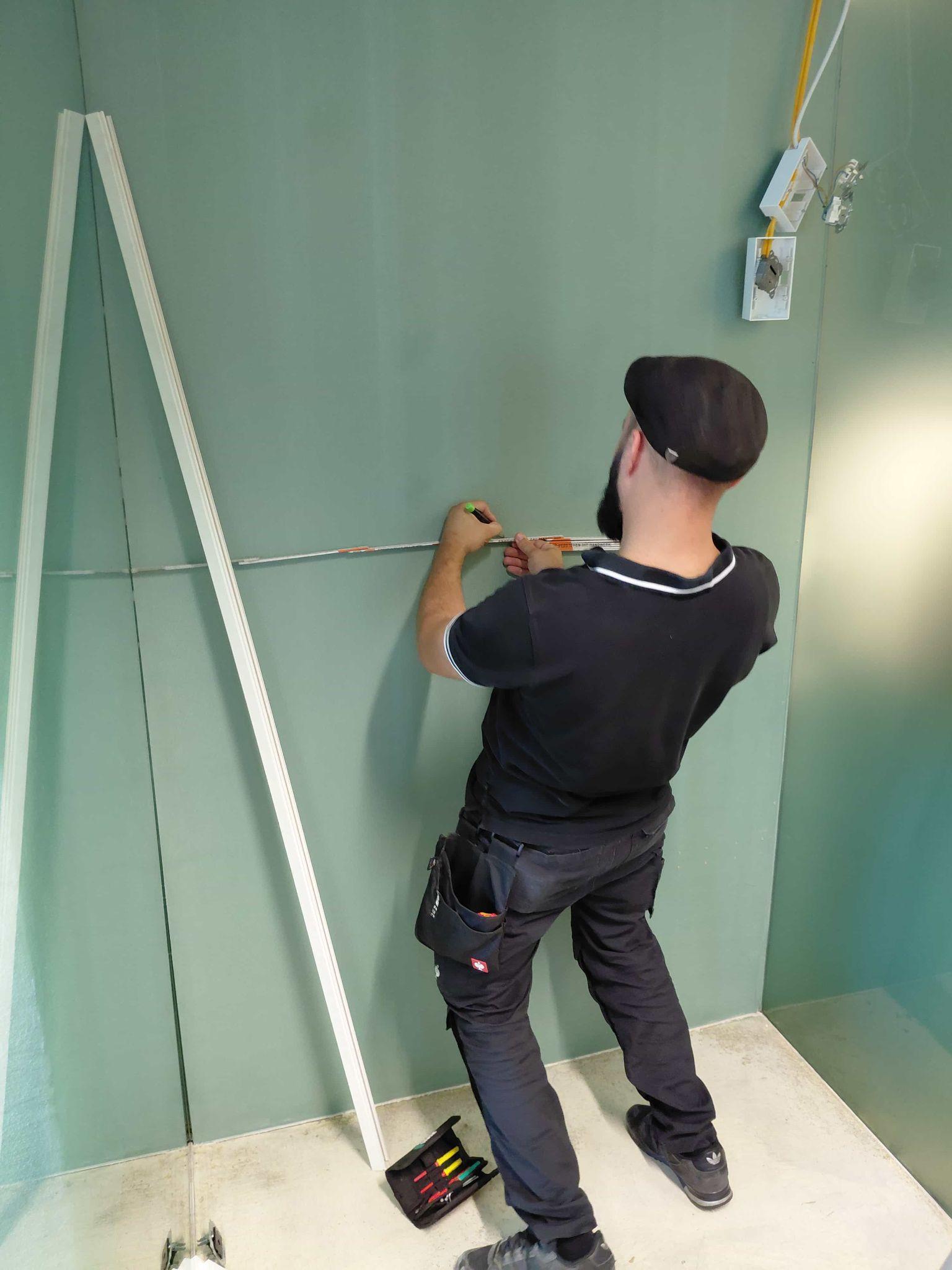

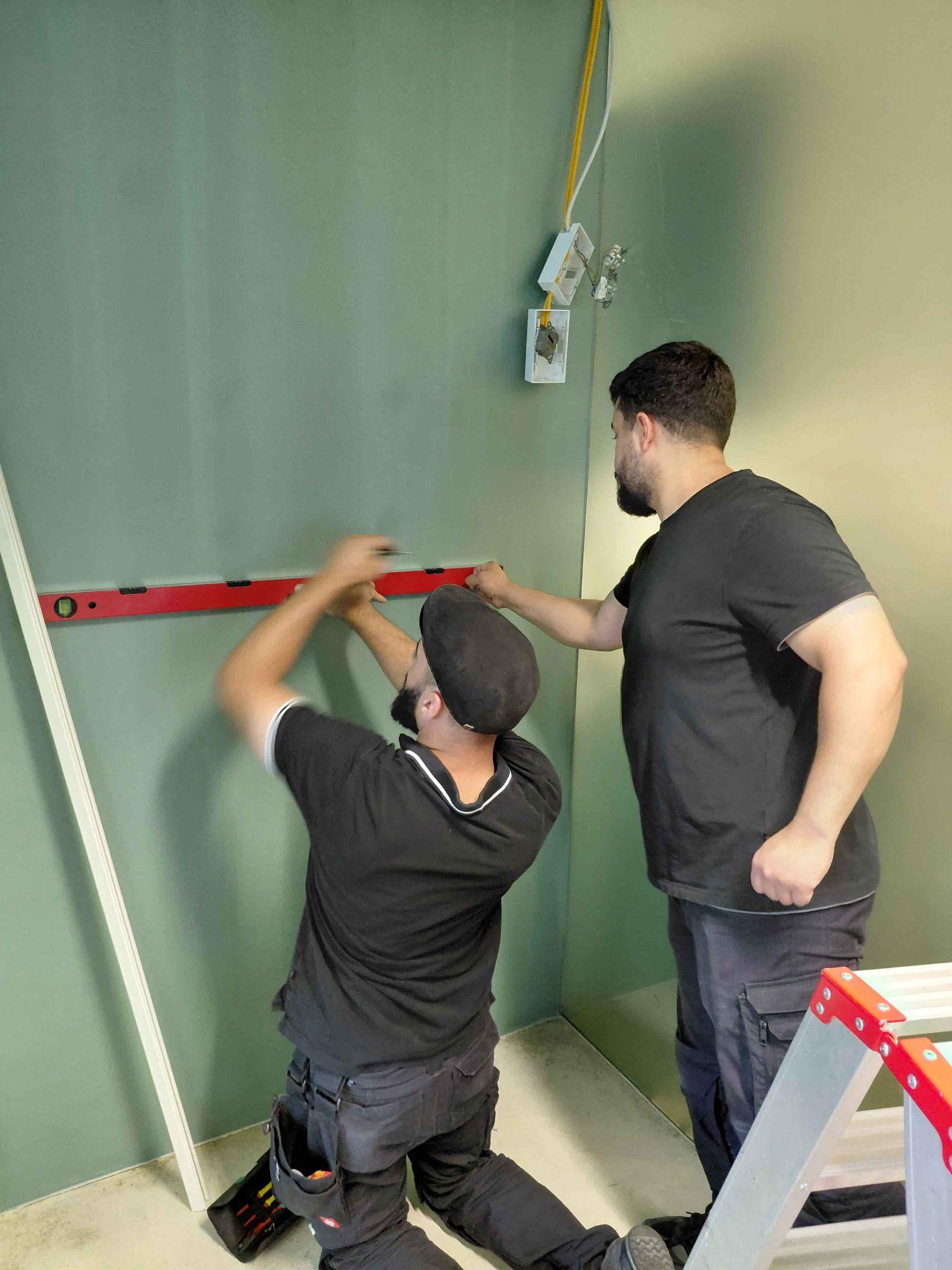

Anschließend wird die Wand vermessen: Von der exakten Mitte aus ermitteln und markieren die Monteure alle Bohrpunkte für die Halterung. Das Display soll später mittig und im Lot hängen – bei einem Gerät dieser Größe verzeiht die Wand keine grobe Schätzung.

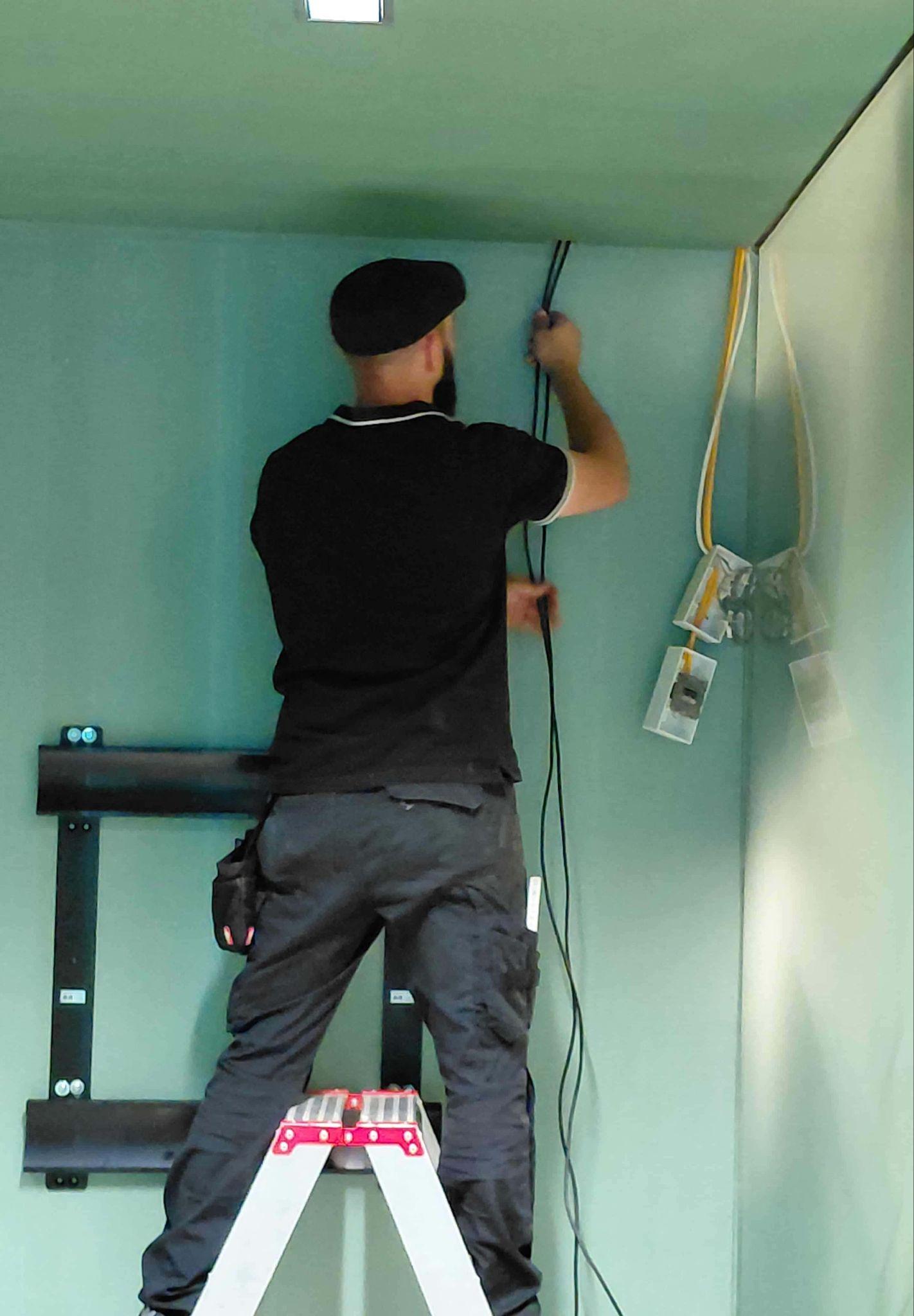

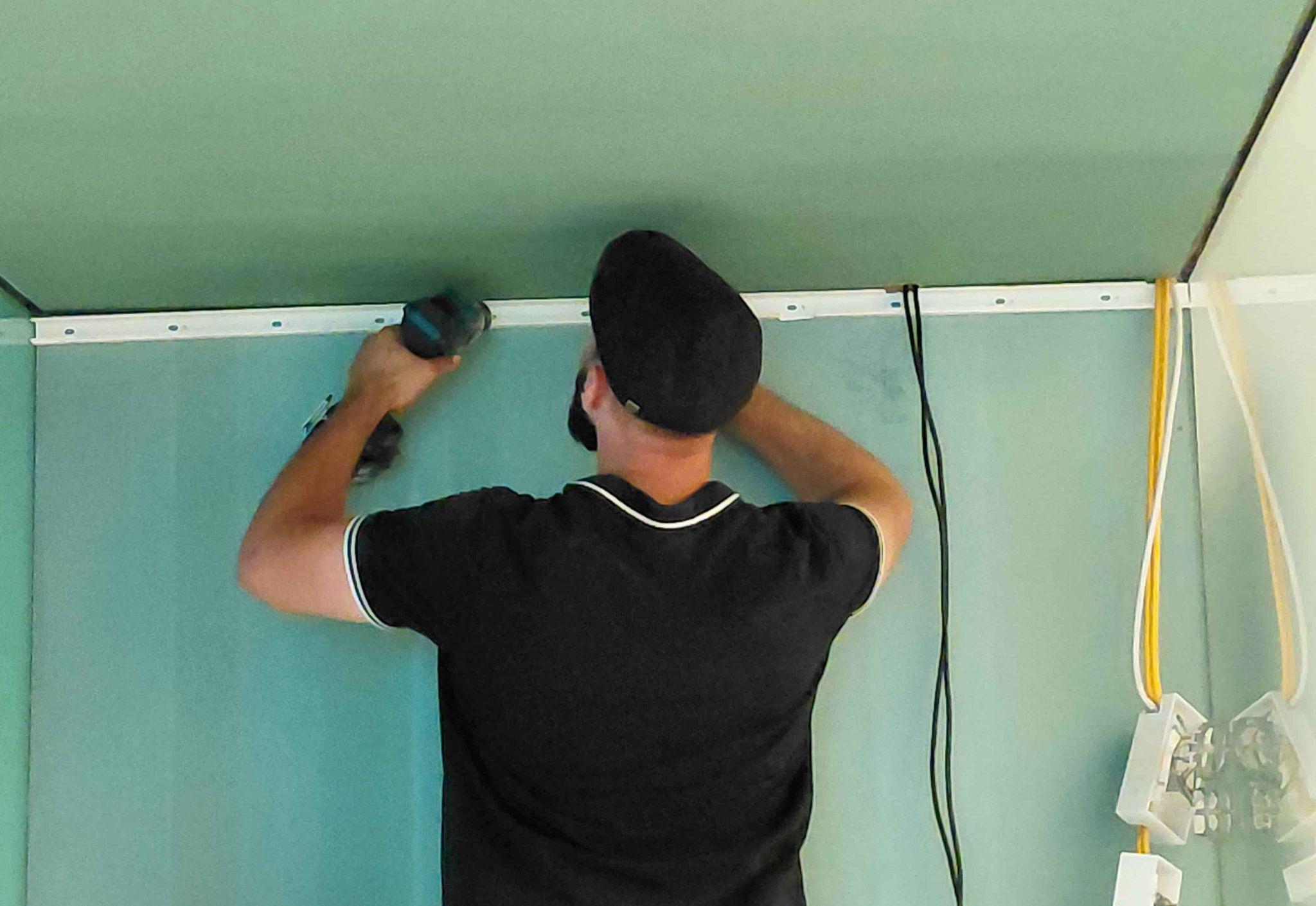

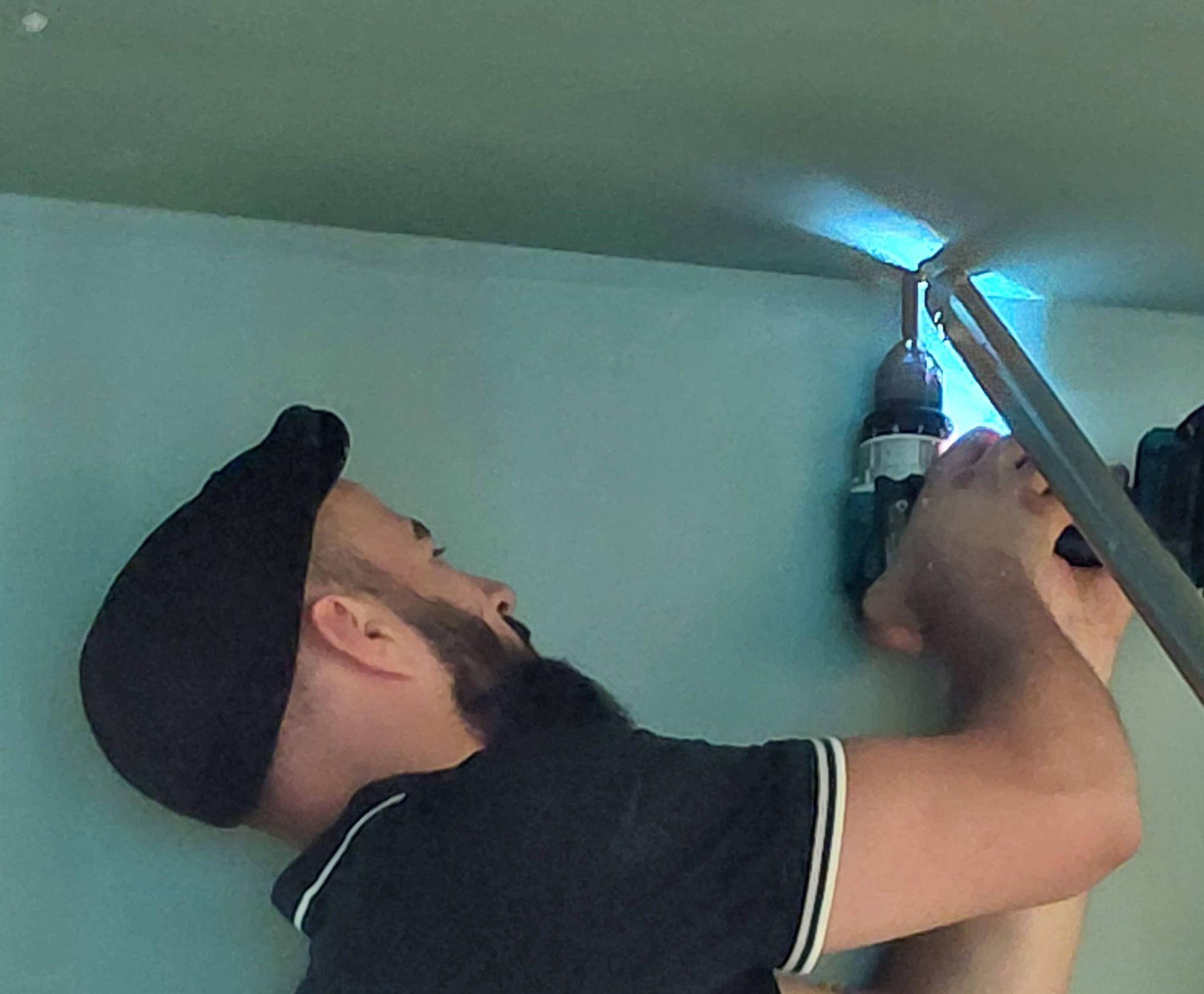

Damit später hochauflösende Signale ankommen, war zusätzlich eine HDMI-Verkabelung nötig. Dafür haben die Monteure einen weiteren Zugang in die Decke gebohrt, zwei HDMI-Kabel hindurchgeführt und alles in einem neuen, bündig an die Decke gesetzten Kabelkanal zusammengefasst.

Warum eine Portrait-Wandhalterung und keine normale Display-Wandhalterung?

Ähnlich wie beim Display selbst genügt es auch bei der Halterung nicht, einfach ein Standardmodell um 90 Grad zu drehen. Hier geht es allerdings nicht um Wärme, sondern um die Konstruktion: Die meisten Standard-Wandhalterungen arbeiten mit einer Einhängemechanik. Das Display wird von oben in die Wandschiene eingehängt und durch sein Eigengewicht sicher in Position gehalten. Dreht man den Aufbau ins Hochformat, zieht dieses Gewicht nicht mehr nach unten in die Schiene, sondern zur Seite, und der sichere Halt geht verloren. Eine Portrait-Wandhalterung ist konstruktiv genau darauf ausgelegt.

Dazu kommt der am häufigsten übersehene Punkt: das VESA-Lochbild, das genormte Schraubmuster auf der Geräterückseite. Das 100DM66E hat je nach Ausrichtung ein anderes Muster: quer 600 × 600 mm, hochkant 600 × 1.000 mm. Wer hier die falsche Halterung bestellt, bekommt das 59-Kilo-Display nicht sauber befestigt, weil die Schraubpunkte von Halterung und Gerät nicht zusammenpassen.

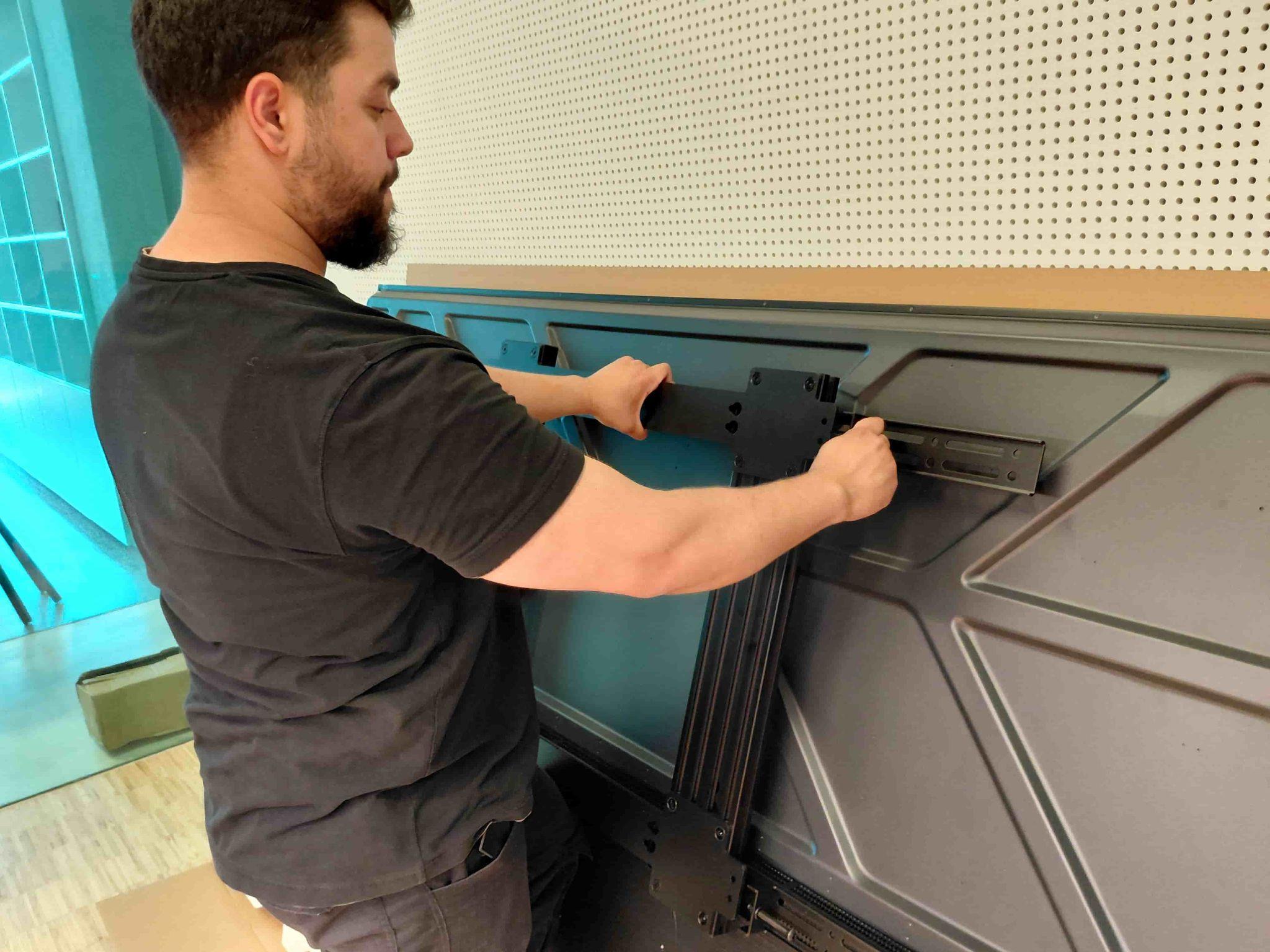

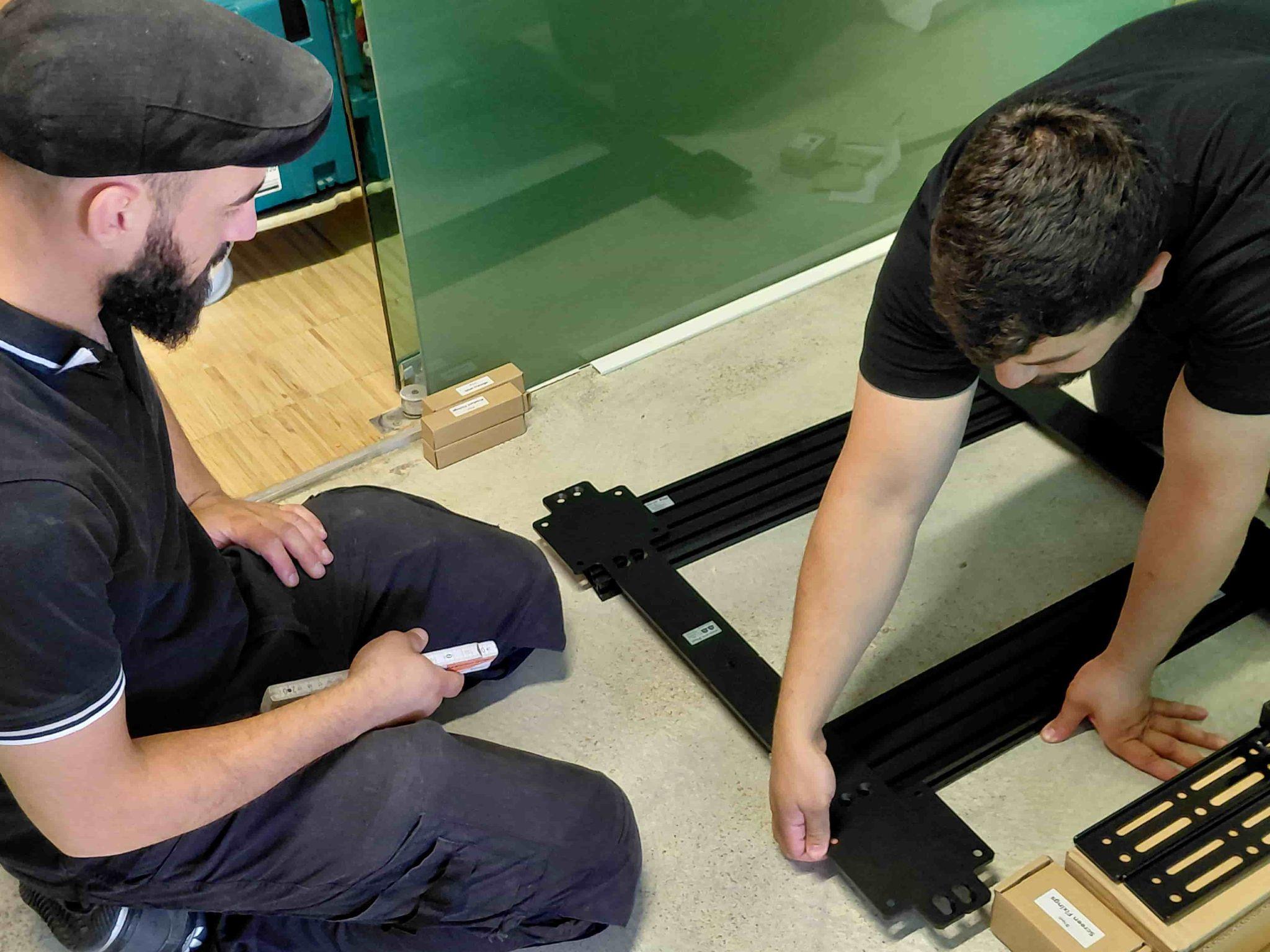

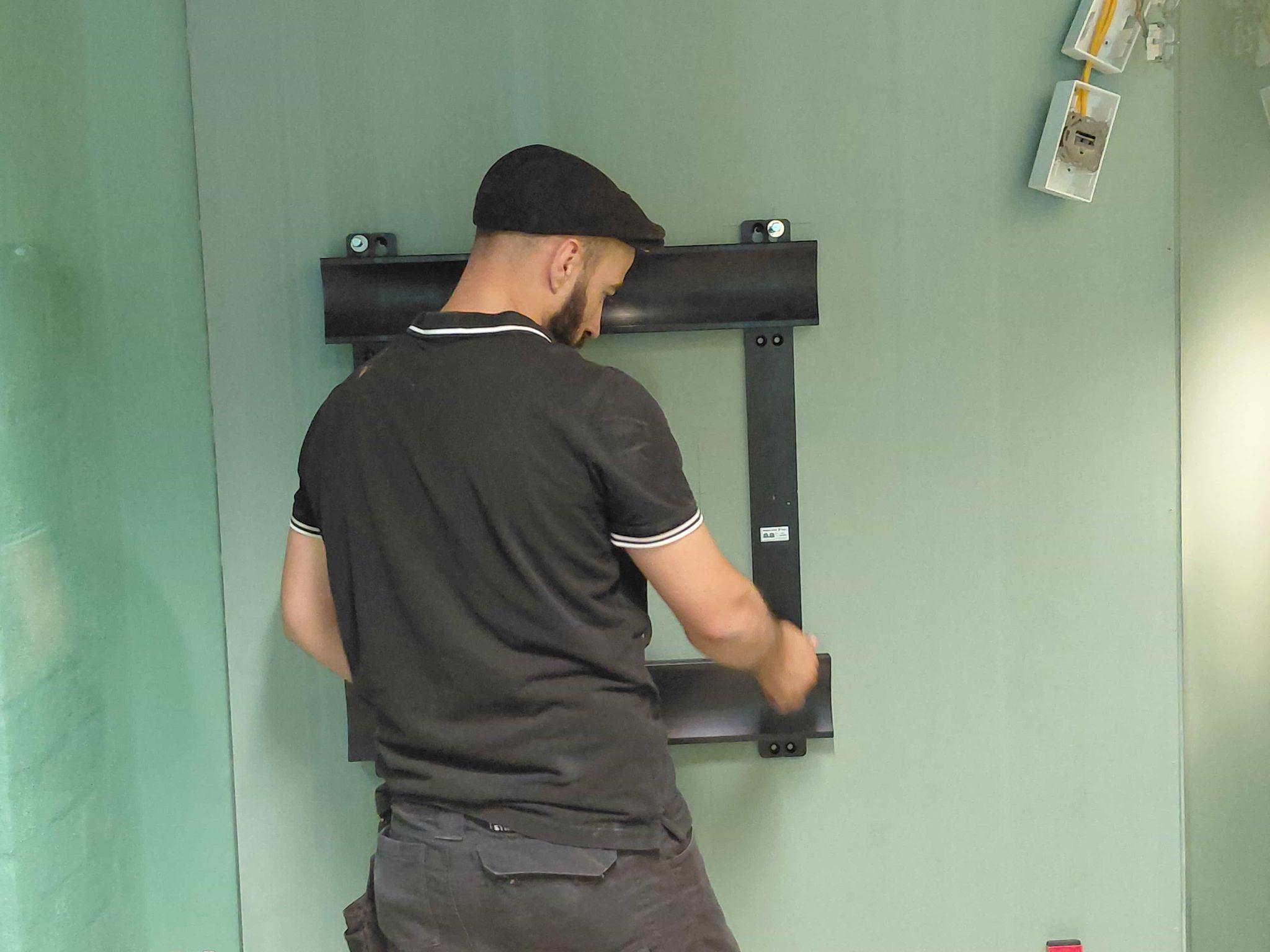

Für unsere Installation kam die B-Tech BT9923 aus der System-X-Reihe zum Einsatz, eine Schwerlast-Wandhalterung, die speziell für großformatige Displays im Hochformat ausgelegt ist und Lasten bis 200 kg trägt, also ein Vielfaches des Display-Gewichts. Sie kombiniert ein Dual-Rail-Trägersystem mit horizontalen Montageschienen und zwei vertikalen VESA-Adaptern, die direkt am Display sitzen. Beim Trockentest an der Displayrückseite zeigte sich, dass die ideale Position der Montageschiene nicht exakt mit der geometrischen Wandmitte zusammenfiel. Deshalb haben wir sie bewusst ein Stück nach oben versetzt; an der Tragfähigkeit ändert das nichts, und die Bildmitte bleibt auf angenehmer Blickhöhe.

Die passende Halterung samt Beratung zur Ausrichtung erhalten Sie bei uns direkt zum Display; einen Überblick geben die Display-Wandhalterungen.

Der Einbau: zwei Mann, 59 Kilogramm

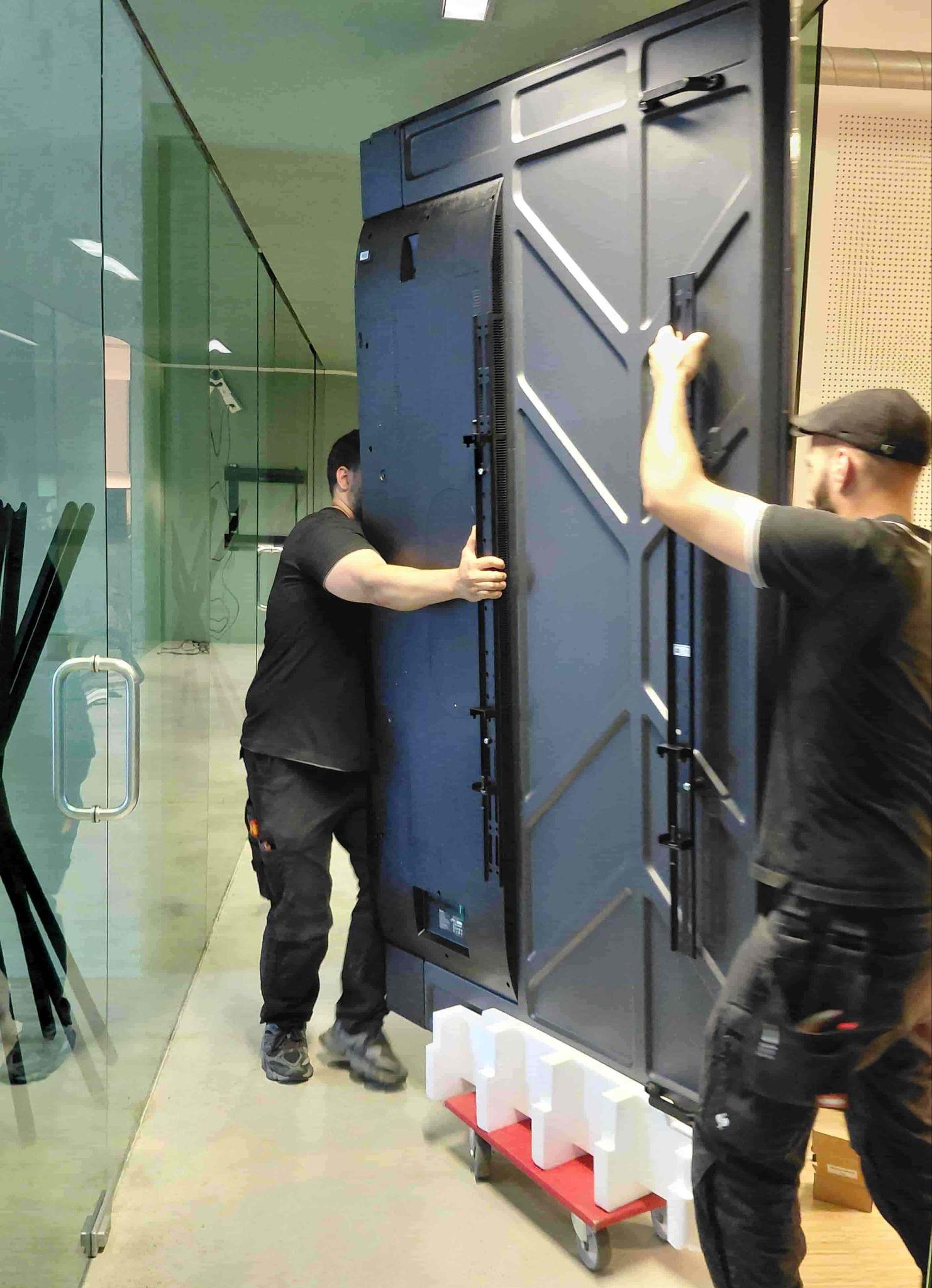

Jetzt kommt der Moment, für den es sich lohnt, zu zweit und erfahren zu sein. Das Display wiegt rund 59 Kilogramm. Vorsichtig richten die Monteure es auf und setzen es zum Transport auf ein Rollbrett; die Unterseite bleibt dabei durch die Styropor-Abdeckung aus der Verpackung geschützt. So schieben sie es über den Flur an die Montagestelle.

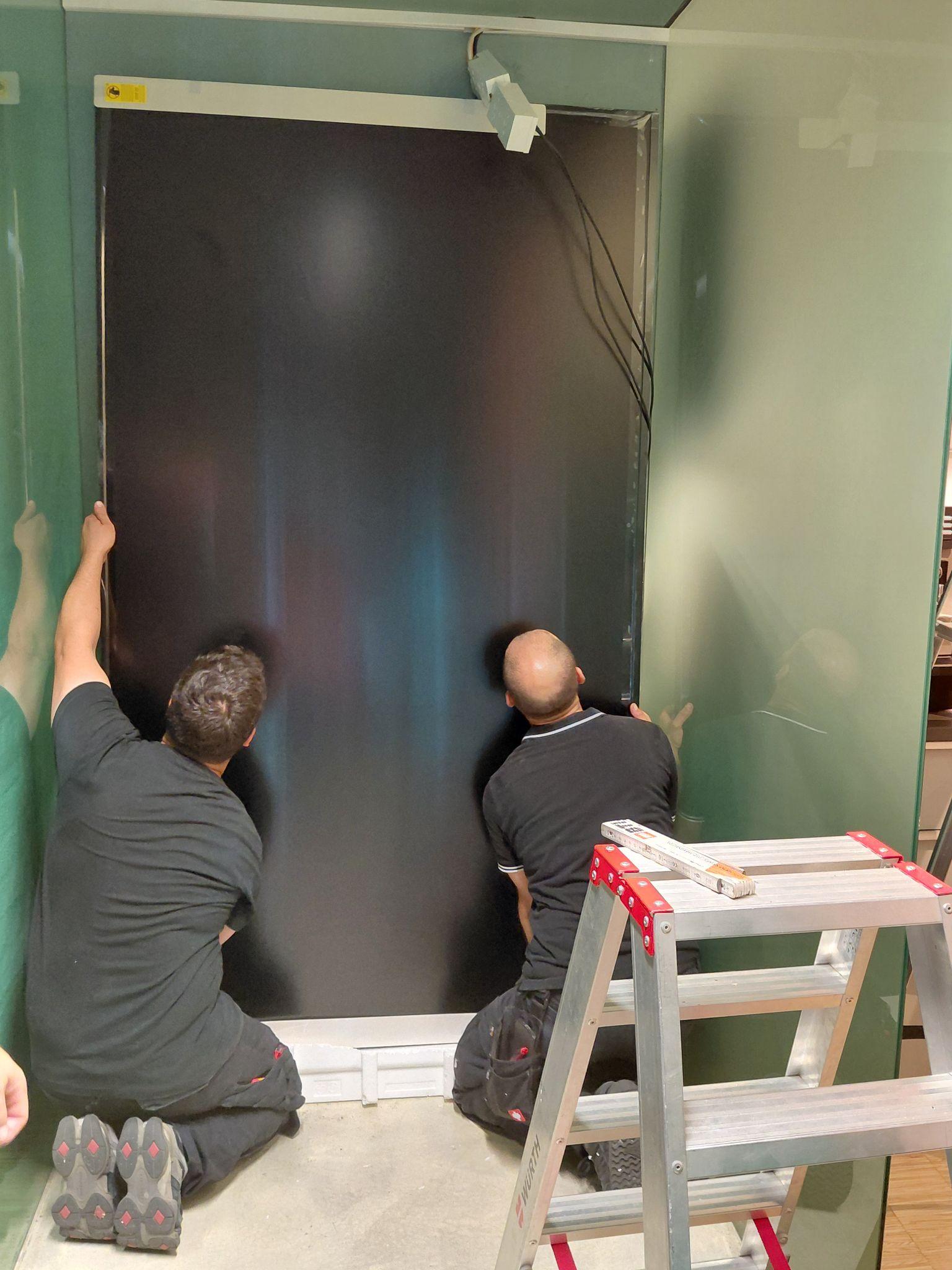

Das Aufsetzen auf die Wandschiene ist der heikelste Schritt: Wegen der Displaybreite arbeiten die beiden weitgehend nach Gefühl und mit Sichtkontrolle über den zweiten Mann – Routine für ein eingespieltes Team, aber nichts, was man allein oder nebenbei macht. Die Kabel verschwinden dabei unauffällig im neuen Kabelkanal, die Steckdosen sitzen verdeckt zwischen Display und Wand.

Das Ergebnis

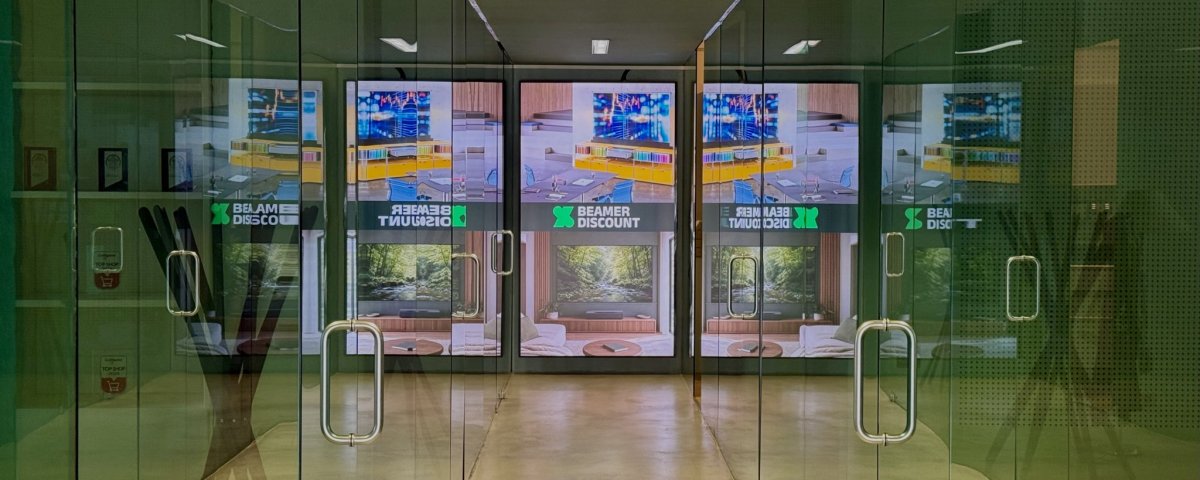

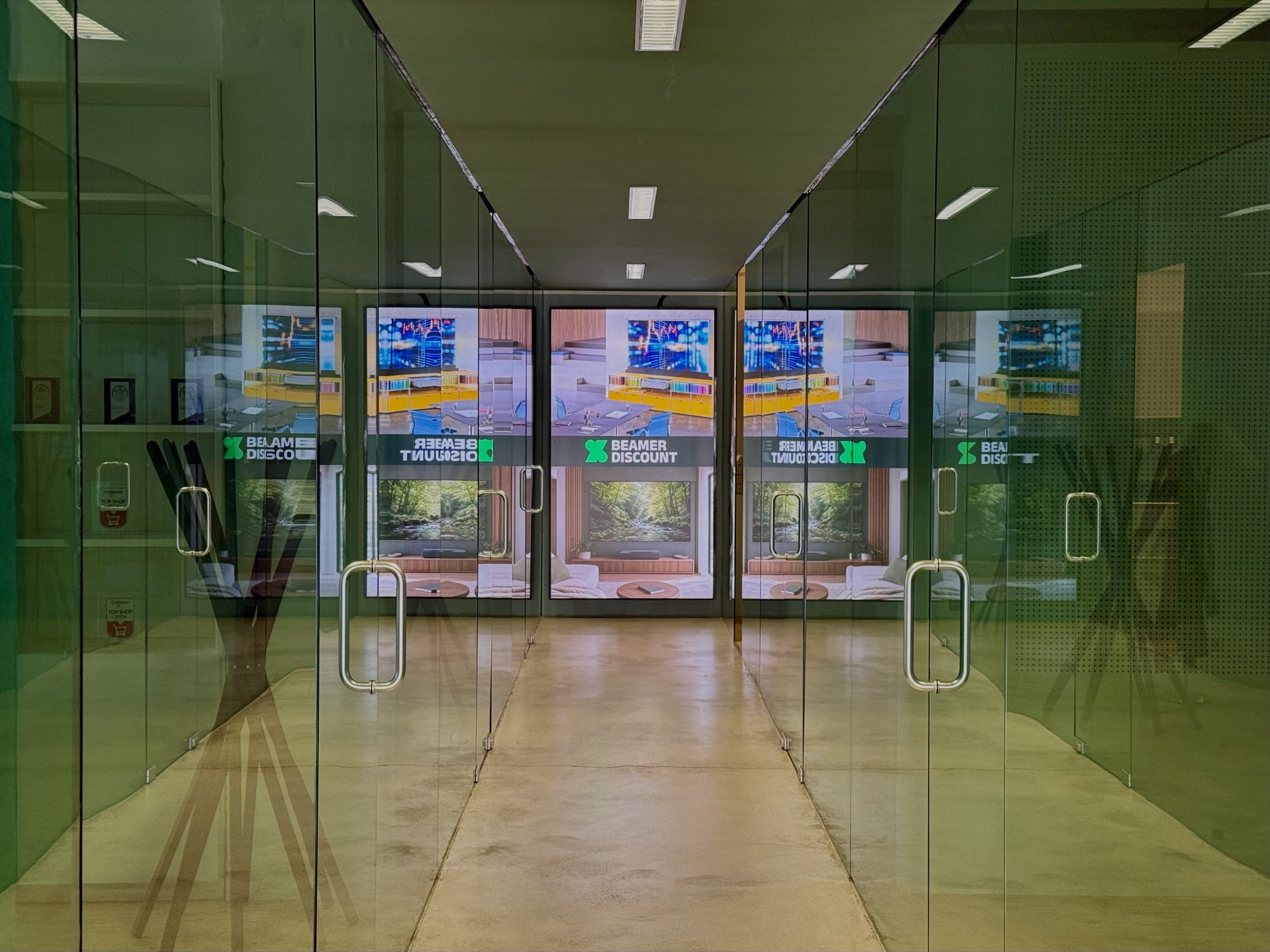

Schon beim Betreten des Flurs zieht die Fläche den Blick auf sich: Das 100-Zoll-Display füllt die zuvor ungenutzte Wand im Hochformat nahezu vollständig aus, und die Inhalte sind über die ganze Länge des Gangs klar zu erkennen. Aus einer Fläche, die lange niemand auf dem Schirm hatte, ist der erste Blickfang des Hauses geworden.

Checkliste: Was vor einer Portrait-Montage geklärt sein muss

Wenn Sie eine ähnliche Installation planen, klären Sie diese Punkte vorab – sie entscheiden über einen reibungslosen Einbau:

• Wandmaße: Passt das Display in der gewählten Ausrichtung an die Wand? Breite und Höhe des Panels vorher gegen die freie Wandfläche rechnen.
• Display-Freigabe: Ist das Gerät für Hochformat und für Dauerbetrieb freigegeben? Bei Consumer-Fernsehern meist nicht.
• Halterung und VESA: Passt die Halterung zum VESA-Muster der Hochkant-Ausrichtung und trägt sie das Gewicht sicher?
• Wandbeschaffenheit: Trägt die Wand Gewicht, Dübel/Anker und Hebelkräfte sicher? Bei rund 59 kg plus Halterung ein entscheidender Punkt.
• Stromanschluss: Sitzt die Steckdose an der richtigen (verdeckten) Position? Sonst Elektroarbeit einplanen.
• Signalzuführung: Sind Kabelwege für HDMI oder Netzwerk vorhanden, oder müssen sie neu verlegt werden?
• Handling und Transportweg: Ist das Gerät (Gewicht, Breite) durch Türen, Aufzug und über den Weg zur Montagestelle zu bekommen?

Häufige Fragen (FAQ)

Für ganz besondere Wandformen, etwa quadratische oder ungewöhnlich breite Flächen, geht es noch exklusiver: LED-Wände lassen sich aus einzelnen Panels frei zusammensetzen und nahezu beliebig an Größe und Seitenformat anpassen. Das ist die maßgeschneiderte Lösung für Flächen, die kein Standarddisplay abdeckt.
